Un terminal estampado con una clasificación actual en una hoja de especificaciones no tiene esa clasificación en todas las condiciones en las que se pueda instalar. Conectores de terminales de cuchilla alcanzan su capacidad actual de trabajo a través de una combinación de tamaño de blade, calidad de conexión y entorno de instalación, y tratar el número impreso como una garantía fija pasa por alto cuánto estos factores pueden cambiar el rendimiento del mundo real en diferentes aplicaciones de conectores de terminales de blade.
El tamaño de la hoja establece el punto de partida, no la respuesta final
El área de la sección transversal de la hoja de cobre en un diseño de conectores de terminales de hoja afecta directamente la cantidad de corriente que puede transportar antes de que el calentamiento resistivo se convierta en un problema, con anchos comunes como 0,110, 0,187 y 0,250 pulgadas, cada uno de los cuales admite un rango de corriente práctico diferente. Una hoja más ancha disipa el calor de manera más efectiva y proporciona más área de contacto contra el receptáculo hembra, lo que admite una mayor ampacidad en los conectores de terminales de hoja que una hoja más estrecha del mismo material. Esta relación de tamaño ofrece a los compradores un punto de referencia inicial, aunque sólo cuenta parte de la historia una vez que el terminal está realmente engarzado e instalado.
La calidad del engarzado y del contacto determina si la clasificación se mantiene
Un terminal del tamaño correcto para la corriente prevista aún puede tener un rendimiento inferior si el engarce que lo conecta al cable está flojo o si la conexión de acoplamiento al receptáculo no está colocada correctamente. Cualquiera de las dos condiciones crea un punto de alta resistencia que genera calor concentrado, que es una de las causas más comunes de falla terminal, independientemente del tamaño generoso de la cuchilla. Las instalaciones de terminales de cuchilla de cobre que pasan una inspección visual aún pueden tener un engarce débil debajo, por lo que las pruebas de fuerza de tracción o resistencia en conexiones de muestra brindan más confianza que la apariencia sola.
La temperatura ambiente cambia la clasificación efectiva
El mismo terminal clasificado para una corriente determinada en un panel de control con clima controlado tiene un índice efectivo más bajo dentro de un compartimiento de motor caliente, ya que la temperatura ambiente elevada reduce la cantidad de calor que el terminal puede emitir antes de alcanzar un umbral de temperatura dañino. Los compradores que especifiquen conectores de terminales de cuchilla para automóviles u otros entornos de instalación con altas temperaturas deben tener en cuenta esta reducción en su selección en lugar de aplicar una cifra de clasificación que asume condiciones estándar de temperatura ambiente. Esta distinción es especialmente importante para aplicaciones que se ejecutan cerca del límite superior de corriente de un terminal, donde el margen para calor adicional ya es reducido.
La codificación de colores refleja el calibre del cable, no la capacidad actual directamente

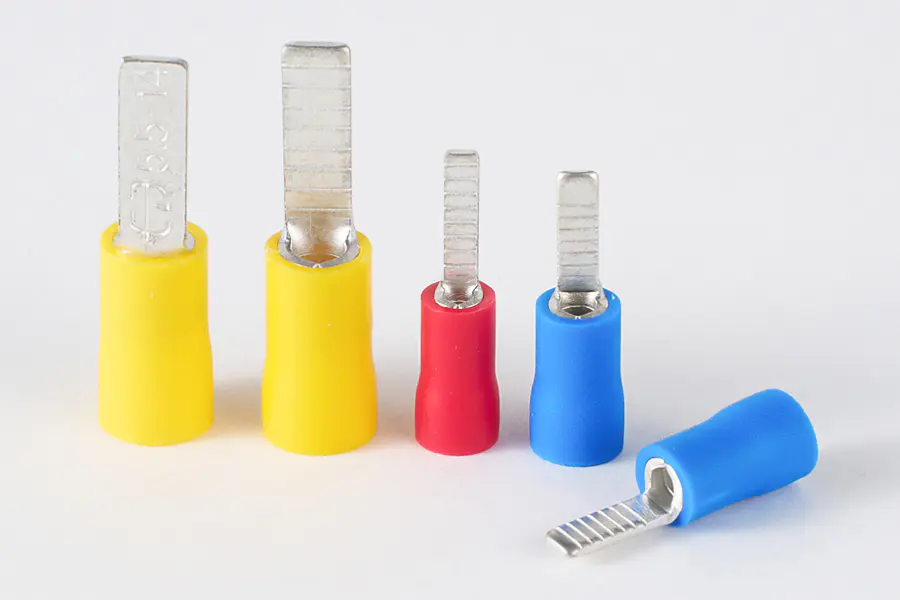

Los productos de terminales de cuchilla con aislamiento de vinilo suelen seguir un sistema de colores en el que el rojo corresponde a cables más pequeños de 22 a 16 AWG, el azul a 16 a 14 AWG y el amarillo a 12 a 10 AWG, lo que brinda a los instaladores una referencia visual rápida para hacer coincidir el tamaño del terminal con el cable. Esta codificación de colores existe principalmente para evitar discrepancias en los calibres durante la instalación, ya que un terminal del tamaño de un cable más pequeño que el que se está conectando puede crear el mismo tipo de conexión suelta y de alta resistencia que socava el rendimiento del transporte de corriente, independientemente de la clasificación del propio terminal.
El material y el revestimiento afectan la estabilidad de la calificación a largo plazo
El cobre sigue siendo el material base preferido para el rendimiento de la clasificación de corriente de los terminales debido a su ventaja de conductividad sobre las alternativas de latón o acero, aunque el revestimiento de estaño o níquel aplicado sobre esa base de cobre juega su propio papel en el mantenimiento del rendimiento a lo largo del tiempo. El revestimiento resiste la oxidación en la superficie de contacto, y un terminal que desarrolla corrosión superficial en su punto de acoplamiento verá disminuir su capacidad de corriente efectiva incluso aunque el conductor de cobre subyacente no haya cambiado. Esta degradación gradual en Conectores de terminales de cuchilla Es más importante para instalaciones en ambientes húmedos o expuestos a químicos que en ambientes interiores limpios y secos.
Selección de terminales para el contexto de instalación real
La codificación de colores del calibre del cable proporciona un filtro inicial útil, pero hacer coincidir un terminal con su contexto de instalación real requiere mirar más allá del color y la clasificación impresa en conjunto. Un terminal destinado a un compartimiento de motor, un panel de distribución de energía exterior o un gabinete electrónico con clima controlado enfrenta diferentes presiones de reducción incluso cuando nominalmente está clasificado para la misma corriente. Yueqing Chaodao Electrical Connection Co., Ltd. produce terminales de cuchilla en múltiples tamaños y tipos de aislamiento, brindando a los compradores una manera de hacer coincidir el ancho de la cuchilla, el revestimiento y el material de aislamiento con las demandas térmicas y ambientales específicas de una aplicación determinada en lugar de depender de una única cifra de clasificación para cubrir cada caso de uso.
